不銹鋼離心泵,氟塑料離心泵結構組成圖解

來源：elementconstructions.com 時間：2020-01-04 08:39:27 熱度：108℃

文章摘要

導讀：本文是由安徽江南泵閥集團于2020-01-04 08:39:27發布的關于：氟塑料離心泵不銹鋼離心泵離心泵結構的資訊，其主要內容為：離心泵的品種很多,各種類型離心泵結構組成圖解雖然不同,但主要零部件基本相同.離心泵的主要部件包括:葉輪,泵軸,泵殼,泵座,填料盒(軸封裝置),減漏環,軸承座等....

　　離心泵在化工生產中應用很為廣泛，這是由于其具有性能使用范圍廣(包括流量、壓頭及對介質性質的失迎性)、體積小、結構簡單、操作容易、流量均勻、古惑仔那個少、壽命長、購置費和操作費均較低等突出優點。

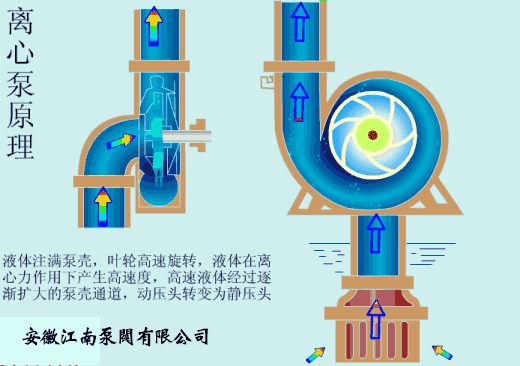

離心泵工作原理

　　離心泵在工作時，依靠高速旋轉的葉輪，液體在慣性離心力作用下獲得了能量以提高了壓強。離心泵在工作前，泵體和進口管線必須罐滿液體介質，防止氣蝕現象發生。

　　當葉輪快速轉動時，葉片促使介質很快旋轉，旋轉著的介質在離心力的作用下從葉輪中飛出，泵內的水被拋出后，葉輪的中心部分形成真空區域。一面不斷地吸入液體，一面又不斷地給予吸入的液體一定的能量，將液體排出。離心泵便如此連續不斷地工作。

　　離心泵的品種很多，各種類型離心泵結構組成圖解雖然不同，但主要零部件基本相同。

離心泵的主要部件包括：葉輪、泵軸、泵殼、泵座、填料盒(軸封裝置)、減漏環、軸承座等。

　　不銹鋼離心泵結構組成圖解:

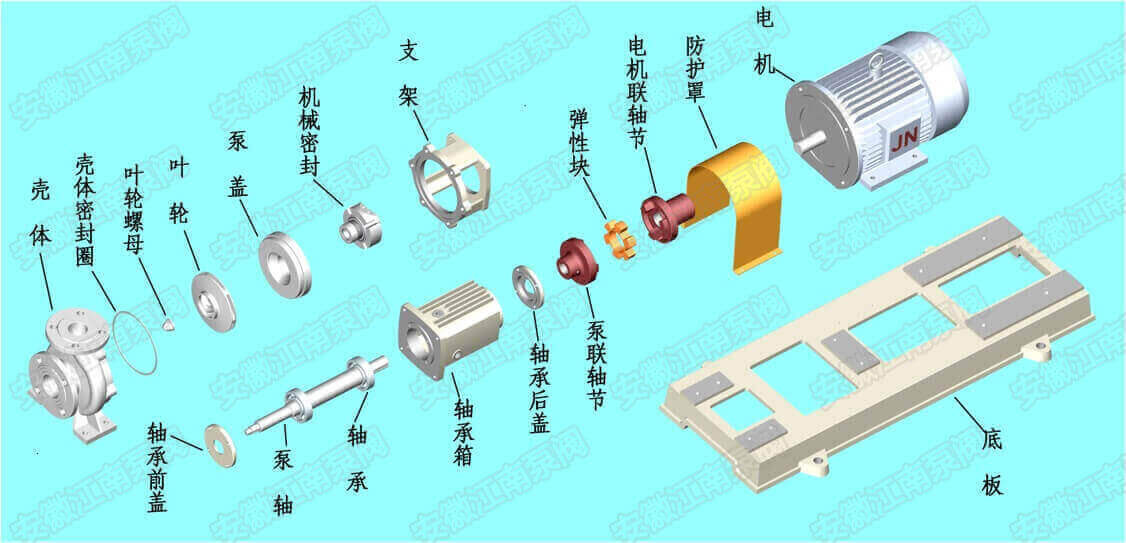

　　類型一：單端面機械密封形式

JIH不銹鋼離心泵結構組成圖解

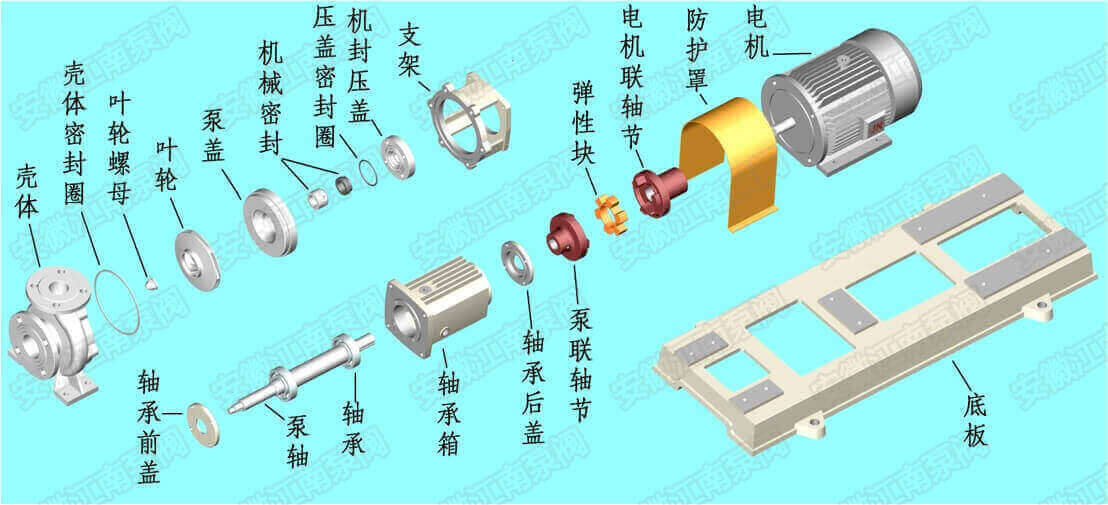

　　類型二：雙端面機械密封形式

JIH不銹鋼離心泵結構組成圖解

　　氟塑料離心泵結構組成圖解:

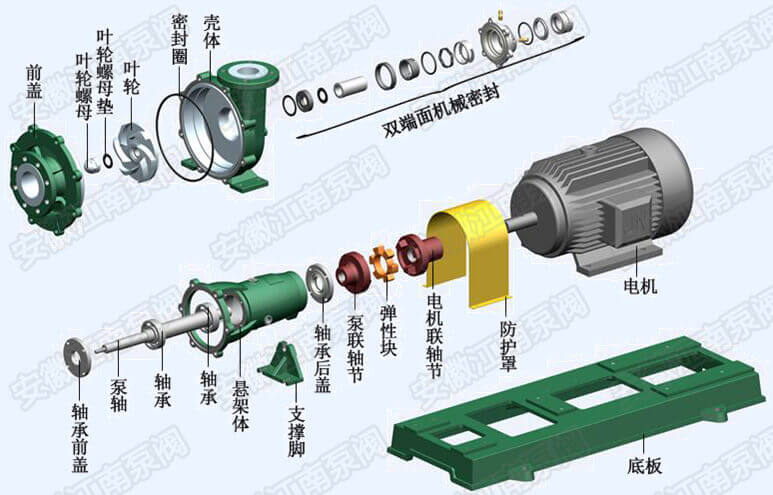

IHF氟塑料離心泵結構組成圖解

　　耐腐耐磨離心泵結構組成圖解:

　　類型一：K型動力密封形式

FMB耐腐耐磨砂漿泵結構組成圖解

　　類型二：雙端面機械密封形式

FMB耐腐耐磨砂漿泵結構組成圖解
