自吸磁力泵,原理結構圖,型號大全!

　　自吸磁力泵工作原理結構：

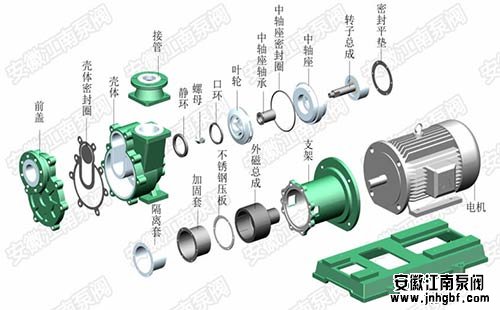

　　自吸式磁力驅動泵，是自吸泵與磁力泵的完整組合。采用磁力耦合傳動，不存在動密封點。因此即能***防止了一般軸傳動式離心泵軸封外跑、冒、滴、漏的現象。它由自吸泵、磁力傳動器、電動機三部分組成，關鍵部件磁力傳動器由外磁轉子、內磁轉子及不導磁的隔離套組成。具有內封閉好、降能耗等多方面特點，使用時要注意防止顆粒進入、干摩擦等事項和問題。

　　自吸磁力泵種類型號大全：結構相似，按材質可分為以下幾款。

ZCQ氟塑料磁力自吸泵

CQZ不銹鋼自吸磁力泵

SCZF強力自吸磁力抽桶泵

　　自吸磁力泵(自吸式磁力泵)的優點：

　　1.泵軸由動密封變成封閉式靜密封，***避免了介質泄漏。

　　2.自吸磁力泵無需獨立潤滑和冷卻水，降低了能耗。

　　3.由聯軸器傳動變成同步拖動，不存在接觸和摩擦。功耗小、效率高，且具有阻尼減振作用，減少了電動機振動對泵的影響和泵發生氣蝕振動時對電動機的影響。

　　4.自吸磁力泵過載時，內、外磁轉子相對滑脫，對電機、泵有保護作用。

　　5.無需灌泵，一次性灌泵，無需重復灌泵。長時間間歇性使用開機前需要檢查泵內是否有儲液，儲液蒸發需要重新灌泵。

　　6.無需裝底閥。自吸磁力泵具有自吸泵功能，無需裝底閥，避免了底閥易損，同時損害泵運行的危害。

　　自吸磁力泵主要用途：

　　自吸磁力泵結構緊湊、外形美觀、體積小、噪音低、運行可靠、使用維修方便、無泄漏、全密封設計。自吸磁力泵可廣泛應用于化工、制藥、石油、電鍍、食品、電影照相洗印、科研機構、國防工業等單位抽送酸、堿液、油類，稀有貴重液、渡液、揮發性液體，以及循環水設備配套。特別是易燃、易爆、揮發性液體的吸上工況，選用此泵則更理想。

　　自吸磁力泵的安裝及使用注意事項：

　　1、按基礎尺寸做好混凝土基礎，同時予埋地腳螺栓。

　　2、在安裝前應對自吸磁力泵和電機進行檢查，各部分應完好無損，自吸磁力泵內應無雜物。

　　3、將機組在基礎上，在底板和基礎之間放成對楔墊，通過高速墊，找正自吸磁力泵的水平。

　　4、自吸磁力泵的吸入，吐出管路應有支架，不能用泵來支承管路。進出口管路口徑應與自吸磁力泵進出口口徑相統一。

　　5、自吸磁力泵安裝時應先接進口管，加滿液體后再接出口管，校正轉向。自吸磁力泵的進口管道必須與泵匹配，且總長不能超過 5 米。

　　6、自吸磁力泵嚴禁抽取含有顆料的介質。

　　7、為防止雜物進入自吸磁力泵內，在進口處應設有過濾器，過濾面積應大于管路截面積的 3-4 倍。

　　8、揚程高的自吸磁力泵在出口管路上還應該安裝逆止閥，以防突然停機的水錘破壞。

　　9、必須讓自吸磁力泵的安裝高度符合泵的自吸高度，并考慮管路損失及介質溫度。

　　自吸磁力泵啟動和運行：

　　1、開車前應將自吸磁力泵內灌滿須輸送的液體(如泵是在吸上的情況)，關閉出口閘閥，接好電源。

　　2、接通電源，檢查自吸磁力泵的轉向是否正確。

　　3、機組試運轉 3-6 分鐘，如無異常現象可投入運行。

　　4、自吸磁力泵停機時，應先將出口的閘閥關閉，然后再切斷電源。

　　自吸磁力泵維修和保養：

　　1、定期檢查自吸磁力泵和電機，更換易損零件。

　　2、長期停機不用時，應清洗自吸磁力泵內流道并切斷電源。

　　3、自吸磁力泵嚴禁空運轉。

　　自吸磁力泵故障及排除：
