泵聯軸器找正的方法,聯軸器不正的危害!

　　聯軸器找正是泵使用安裝后期環節，也是比較重要的環節，聯軸器找正效果與否，直接關系到泵使用的好壞，想要泵使用的得當，就必須聯軸器找正環節要認真負責的做好。

　　聯軸器找正未對正的危害?

　　聯軸不正引入大的振動，不對中造成機器部件損壞 聯軸器;軸承，密封;齒輪，皮帶，皮帶輪，葉片等其他機器部件。增大對能耗的要求聯軸器找正未對中正導致電動機故障，直接的表現就是振動增大，溫度升高，聯軸器找正未對中故障的熱像圖。

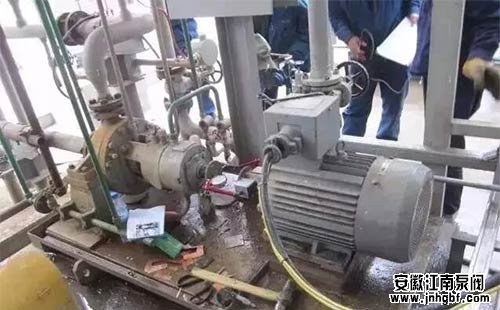

　　聯軸器找正又叫找同心。泵、電機都安裝完之后，然后一項工作就是泵與電機找正，也就是使泵與原動機的軸心在同一直線上，找正使之在運轉中不致使振動。新安裝的泵進行聯軸找正時，聯軸器的徑向和軸向誤差可能出現四種情況：

　　聯軸器找正方法一：

　　一般的泵(離心泵、氟塑料泵)可以用平尺或塞尺進行粗測，但是對大多數設備都需要精測，用百分表進行測量。一般離心泵的水平度已找好，以離心泵的對輪為基準，測定與調整電機聯軸器對輪，來保持電機與機泵聯軸器找正對中。

　　注：a1、a2、a3、a4表示聯軸器徑向間隙，S1、S2、S3、S4表示軸向間隙測量時先測出百分表在0º時的徑向間隙a1和軸向間隙S1，然后分別測出90º、180º、270º的徑向與軸向間隙，并分別記錄于上圖所示的圓內與圓外。測量回到0º時，必須與原始讀數一致，否則要查找原因，一般由軸竄動或地腳螺栓松動所致。測量數據還須符合以下條件，才表示計算正確。、

• 　　a1+a3=a2+a4
• 　　S1+S3=S2+S4

　　聯軸器找正方法二：聯軸器兩表找正

　　把百分表架到聯軸器泵端，將百分表對零，將對輪旋轉一圈，每90度得到一個數值，百分表轉回其始位時必須回零，左右讀數相加應該等于上下數值相加之和。然后根據讀數分析出聯軸器兩軸的相對空間位置狀況，根據偏差值作出適當調整。首先調整聯軸器的左右偏差到允許值，然后調整聯軸器高低至標準之內。

　　聯軸器找正公式：

　　S1= ±(對輪軸向差值×支腳1到測點距離)÷測點直徑±圓周徑向插(差)值/2;

　　S2= ±(對輪軸向差值×支腳2到測點距離)÷測點直徑±圓周徑向插(差)值/2。

　　先一個±：如果對輪是上張口，取“+”號;如果是下張口，則取“-”號可理解為從上往下盤;

　　第二個±：電機低時取“+”;電機高時取“-” 可理解為從上往下盤 表是正寫正 是負寫負。

　　S1是正的話(上張口且電機偏低),說明應該墊墊片,S1數即是要墊的墊片厚度。

　　另：測點直徑為測表點旋轉直徑，而不是聯軸器直徑。調整聯軸器左右與之類似。

　　聯軸器找正方法三：加減墊子聯軸器找正方法

• 　　(a3-a1)×L1/D+(S3-S1)/2
• 　　(a3-a1)×(L1+L2)/D+(S3-S1)/2
• 　　a表示軸向表讀數
• 　　D表示靠背輪直徑
• 　　L1表示靠背輪到電機前腳距離
• 　　L2表示電機前腳到后腳的距離
• 　　S表示徑向表的讀數

　　這得出的結果就是你聯軸器找正電機要加在前腳和后腳的墊子數量。

　　總結：雙表聯軸器找正，好是好，但聯軸器軸向的位移有時不好掌握。新手靠運氣也許半天搞不定，老師傅聯軸器找正憑經驗十幾分鐘搞定!盡量是在180°的地方再加一塊聯軸器軸向的表。所謂聯軸器三表找正!
