簡要說明防爆離心泵葉輪拆卸順序及方法

來源：elementconstructions.com 時間：2021-01-25 15:03:03 熱度：138℃

文章摘要

導讀：本文是由安徽江南泵閥集團于2021-01-25 15:03:03發布的關于：葉輪防爆離心泵葉輪拆卸順序的資訊，其主要內容為：葉輪是防爆離心泵的核心部分,它轉速高出力大,葉輪上的葉片又起到主要作用.在維修各類帶有葉輪的的水泵時,經常會遇到水泵葉輪遭遇了磨損或者腐蝕等損壞的現象,所以針對葉輪拆卸順序及方...

　　防爆離心泵的基本構造是由六部分組成的分別是葉輪，泵體，泵軸，軸承，密封環，填料函。其中葉輪是防爆離心泵的核心部分，它轉速高出力大，葉輪上的葉片又起到主要作用。在維修各類帶有葉輪的的水泵時,經常會遇到水泵葉輪遭遇了磨損或者腐蝕等損壞的現象,所以針對葉輪拆卸順序及方法總結如下：

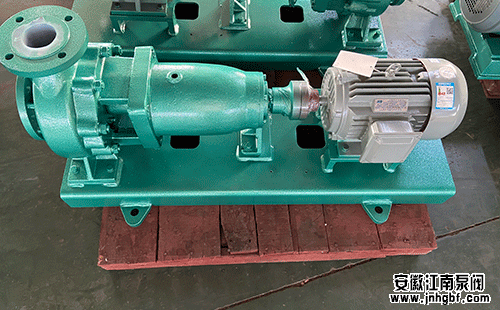

防爆離心泵

　　推薦閱讀：《正確判斷化工離心泵進出口方法》

　　防爆離心泵葉輪拆卸順序：

　　1、檸下吐出側軸承壓蓋上的螺栓和吐出段、填料函體、軸承體三個件之間的聯接螺母卸下軸承部件：

　　2、擰下軸上的圓螺母，依次卸下軸承內圈、軸承壓蓋和擋套后，卸下填料體(包括填料壓蓋、填料環和填料等)：

　　3、依次卸下軸上的O型密封較圈、軸套、平衡盤和鍵后，卸下吐出段(包括末級導葉、平衡環等);

　　4、卸下末級葉輪和鍵后，卸下中段(包括導葉)：按同樣方法繼續卸下其余各級的葉輪、中段和導葉，直到卸下首級葉輪為止：

　　5、擰下吸水段與軸承體的聯接螺母和軸承壓通上的螺栓后，卸下軸承部件;

　　6、將軸從吸入段中抽出，擰下軸上的固定螺母，依次將軸承內圈、O型密封圈、軸套和擋套等卸下。

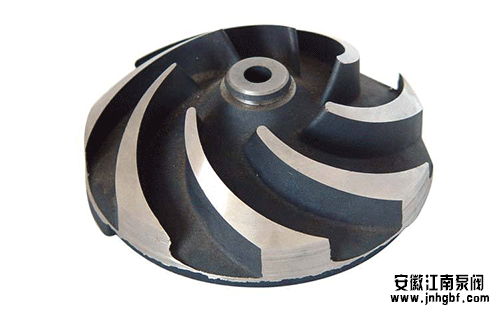

葉輪拆卸順序
