FSB氟合金泵的安裝、裝配、及拆卸順序

來源：elementconstructions.com 時間：2020-09-19 16:08:14 熱度：146℃

文章摘要

導讀：本文是由安徽江南泵閥集團于2020-09-19 16:08:14發布的關于：氟合金泵FSB氟合金泵氟合金泵的裝配氟合金泵的拆卸的資訊，其主要內容為：FSB氟合金泵的安裝1.FSB系列氟合金泵與電機由江南泵閥裝好出廠,只要將本泵水平放置,接上進、出管和接通電源線.(注意電機轉向應與泵的運轉箭頭方向相一致)...

　　FSB 氟合金泵的安裝

　　1.FSB系列氟合金泵與電機由江南泵閥裝好出廠，只要將本泵水平放置，接上進、出管和接通電源線。(注意電機轉向應與泵的運轉箭頭方向相一致)

　　2. 泵體采用氟塑料壓制而成，鋼度較金屬差，故管路重量不能直接壓在泵體上，吸入管路盡量短直，出口管路如果過重應另加支架承受，以延長壽命。

　　3. 所有接合處必須保持密封，以防漏氣漏液影響泵的工作性能。

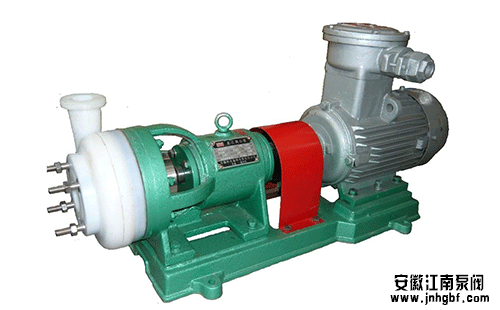

FSB氟合金泵

　　FSB氟合金泵的裝配

　　1. 裝配順序與拆卸順序相反。

　　2. 請用柔軟清潔布擦凈動靜環端面，并滴上潤滑油。

　　3. 檢查葉輪位置是否對準流道中心。

氟合金泵的裝配

　　FSB氟合金泵的拆卸

　　1. 擰下軸承座與底板的連接螺栓，使泵頭與電機分離。

　　2. 擰下泵殼與軸承座的連接螺栓，卸下泵殼。

　　3. 松開機械密封動環內六角緊固螺絲。

　　4. 擰下穿軸螺母，用木錘輕擊穿軸螺桿，葉輪松動后取下。進口DN25、40、50型泵只需松開葉輪軸上的2只緊固螺栓即可取下。

　　5. 從葉輪軸上取下動環、靜環組合等，擰下后蓋與靜環壓蓋的連接螺栓，取出靜環。

　　6. 拆下軸承座前后軸承壓蓋，取出泵軸、軸承，清洗軸承座內腔。

氟合金泵的拆卸

　　FSB(L)氟塑料泵的拆卸

　　1. 擰下泵殼與支架的連接螺栓，卸下泵殼。

　　2. 松開機械密封動環內六角緊固螺絲。

　　3. 卸下電機風罩，擰下穿軸螺母。用木錘輕擊穿軸螺桿，葉輪松動后取下。進口DN25、40、50型泵只需松開葉輪軸上的2只緊固螺栓即可取下。

　　4. 從葉輪軸上取下動環、靜環組合等，擰下后蓋與靜環壓蓋的連接螺栓，取出靜環。

相似導讀：fsb氟合金泵的裝配和拆卸流程>>>>fsb氟合金泵的泵蓋、葉輪和軸套均采用金屬嵌件外包氟碳塑料整體燒結壓制成型,軸封采用外包式波紋管機械密封,靜環采用99%氧化鋁陶瓷或氮化硅,動環采用四氟碳填充材料,耐腐蝕耐磨....more+
