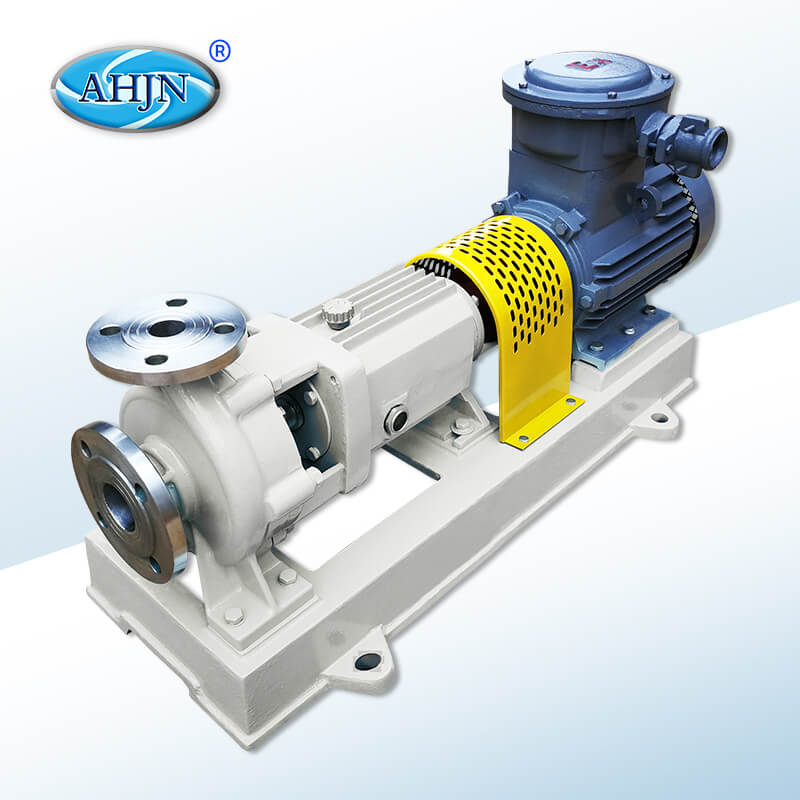

JIH-HX不銹鋼耐腐蝕離心泵

  • 品牌廠家：JiangNan/江南泵業
  • 產品別名：JIH-HX不銹鋼泵|JIH-HX離心泵
  • 主要材質：不銹鋼
  • 流量范圍：1.5-1000m3/h
  • 揚程范圍：4-82m
  • 功率范圍：0.37-250Kw
  • 特別說明：產品圖片以及參數跟實際產品略有差異
  • 定制說明：一切規格按照客戶實際情況或量身定制，支持非標定制。
  • 庫存配送：JIH-HX不銹鋼耐腐蝕離心泵有貨，全國送貨保障！
產品詳細描述Detailed description

JIH-HX不銹鋼耐腐蝕離心泵 產品概述

  • JIH-HX不銹鋼耐腐蝕離心泵簡稱“IH-HX不銹鋼離心泵”，過流部件采用304、316L等高品質不銹鋼材質制造。該泵水力模型先進。設計有內裝HX/雙端面帶虹吸自循環密封結構，安裝尺寸符合ISO2858/GB5652標準，可根據客戶需要配置API682標準的相應的沖洗方案。
  • JIH-HX不銹鋼耐腐蝕離心泵廣泛應用于石油、化工、醫藥、衛生、農藥、造紙、染料、污水處理等領域。
  • JIH-HX不銹鋼耐腐蝕離心泵高效節能、抗汽蝕性能強，適用溫度范圍廣。具有運行穩定、噪音振動低、可靠性高、壽命長等優點，是堿液、醇類、各種有機溶劑等介質的理想輸送設備。

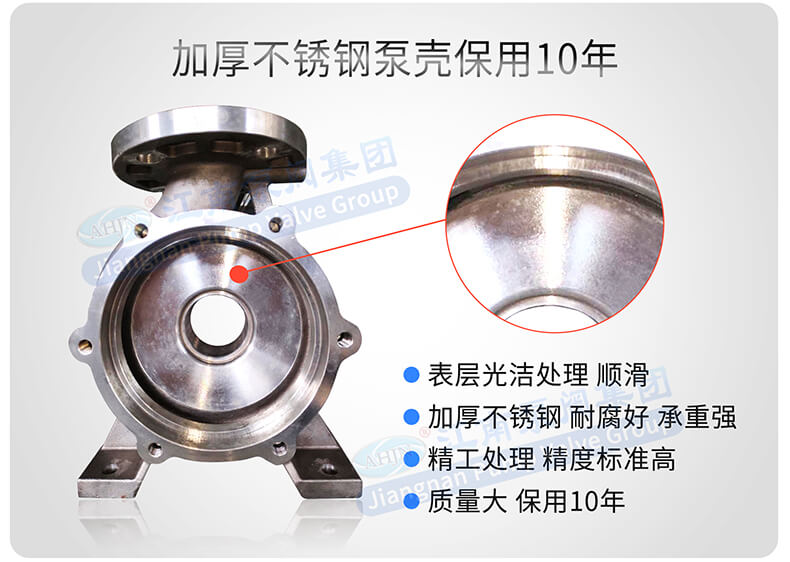

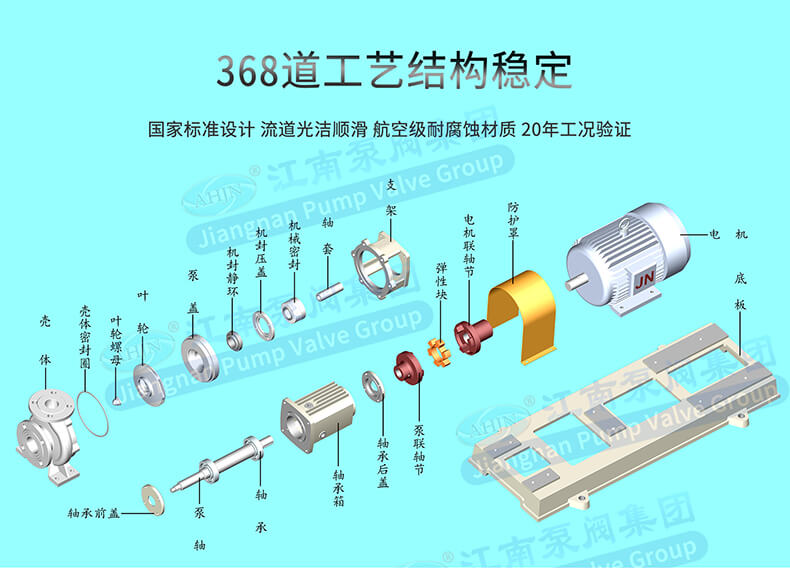

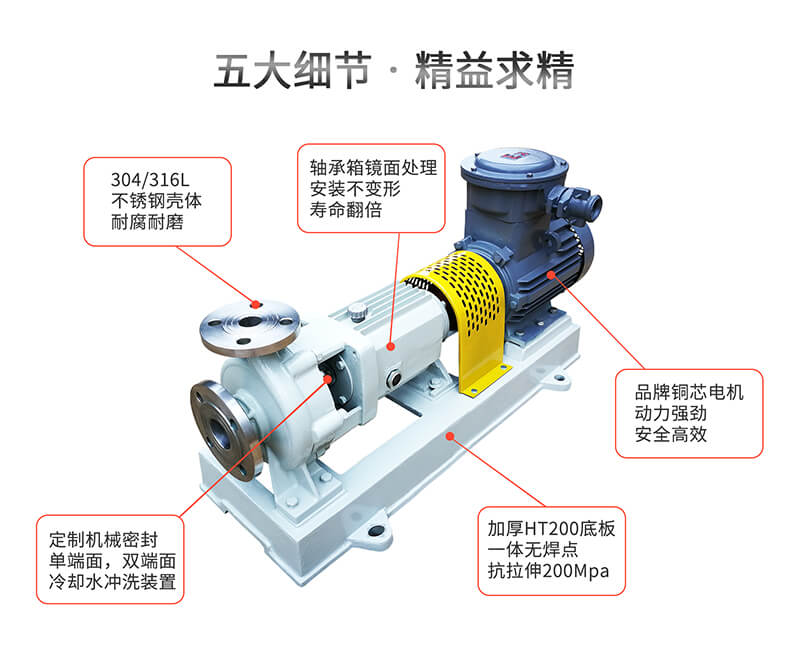

適用范圍 優勢說明 三維結構圖 細節展示/優勢 不銹鋼葉輪 不銹鋼殼體 HX機封 長泵軸 聯軸器 軸承 底板 電機 型號參數


序號 型號(Model) 轉速(Rev) =2900r/min   介質密度(Medium density)=1000kg/m3
流量 揚程 效率 進口 出口 汽蝕余量 電機功率 整機重量
Flow Pump head η Inlet Outlet Npsh Power Weight
(m3/h) (m) (%) (mm) (mm) (m) (kW) (kg)
1 JIH-HX25-20-125 2 20 27 φ25 φ20 2 0.75 55
2 JIH-HX25-20-160 2 32 25 φ25 φ20 2 1.1 60
3 JIH-HX25-20-200 2 50 22 φ25 φ20 2 2.2 85
4 JIH-HX32-20-125 3.6 20 32 φ32 φ20 2 1.1 60
5 JIH-HX 32-20-160 3.6 32 30 φ32 φ20 2 1.5 70
6 JIH-HX32-20-200 3.6 50 27 φ32 φ20 2.5 3 100
7 JIH-HX40-25-125 6.3 20 39 φ40 φ25 2.5 1.5 65
8 JIH-HX40-25-160 6.3 32 36 φ40 φ25 2.5 2.2 75
9 JIH-HX40-25-200 6.3 50 32 φ40 φ25 2.5 5.5 120
10 JIH-HX40-25-250 6.3 80 28 φ40 φ25 2.5 7.5 165
11 JIH-HX50-32-125 12.5 20 50 φ50 φ32 2.5 2.2 70
12 JIH-HX50-32-160 12.5 32 48 φ50 φ32 2.5 4 120
13 JIH-HX50-32-200 12.5 50 45 φ50 φ32 2.5 7.5 155
14 JIH-HX50-32-250 12.5 80 39 φ50 φ32 2.5 11 220
15 JIH-HX65-50-125 25 20 62 φ65 φ50 2.5 3 85
16 JIH-HX65-50-160 25 32 58 φ65 φ50 2.5 5.5 135
17 JIH-HX65-40-200 25 50 52 φ65 φ40 2.5 11 190
18 JIH-HX65-40-250 25 80 49 φ65 φ40 2.5 15 250
19 JIH-HX80-65-125 50 20 66 φ80 φ65 3 5.5 105
20 JIH-HX80-65-160 50 32 64 φ80 φ65 3 11 170
21 JIH-HX80-50-200 50 50 60 φ80 φ50 3 15 210
22 JIH-HX80-50-250 50 80 56 φ80 φ50 3.5 30 360
23 JIH-HX100-80-125 100 20 73 φ100 φ80 3.5 11 175
24 JIH-HX100-80-160 100 32 69 φ100 φ80 3.5 15 215
25 JIH-HX100-65-200 100 50 65 φ100 φ65 3.5 30 350
26 JIH-HX100-65-250 100 80 62 φ100 φ65 4 45 480
27 JIH-HX125-80-160 160 32 70 φ125 φ80 4 30 410
28 JIH-HX125-100-200 200 50 69 φ125 φ100 4.5 55 590
序號 型號(Model) 轉速(Rev) =1450r/min   介質密度(Medium density)=1000kg/m 3
流量 揚程 效率 進口 出口 汽蝕余量 電機功率 整機重量
Flow Pump head η Inlet Outlet Npsh Power Weight
(m3/h) (m) (%) (mm) (mm) (m) (kW) (kg)
1 JIH-HX25-20-125 1 5 24 φ25 φ20 2 0.37 51
2 JIH-HX25-20-160 1 8 22 φ25 φ20 2 0.37 56
3 JIH-HX25-20-200 1 12.5 20 φ25 φ20 2 0.55 68
4 JIH-HX32-20-125 1.8 5 28 φ32 φ20 2 0.37 55
5 JIH-HX32-20-160 1.8 8 27 φ32 φ20 2 0.55 60
6 JIH-HX32-20-200 1.8 12.5 23 φ32 φ20 2.5 0.55 80
7 JIH-HX40-25-125 3.2 5 35 φ40 φ25 2.5 0.37 58
8 JIH-HX40-25-160 3.2 8 33 φ40 φ25 2.5 0.55 65
9 JIH-HX40-25-200 3.2 12.5 30 φ40 φ25 2.5 1.1 88
10 JIH-HX40-25-250 3.2 20 25 φ40 φ25 2.5 1.1 115
11 JIH-HX50-32-125 6.3 5 45 φ50 φ32 2.5 0.55 60
12 JIH-HX50-32-160 6.3 8 42 φ50 φ32 2.5 0.55 70
13 JIH-HX50-32-200 6.3 12.5 38 φ50 φ32 2.5 1.1 90
14 JIH-HX50-32-250 6.3 20 34 φ50 φ32 2.5 1.5 140
15 JIH-HX65-50-125 12.5 5 57 φ65 φ50 2.5 0.55 64
16 JIH-HX65-50-160 12.5 8 53 φ65 φ50 2.5 1.1 78
17 JIH-HX65-40-200 12.5 12.5 46 φ65 φ40 2.5 1.5 100
18 JIH-HX65-40-250 12.5 20 43 φ65 φ40 2.5 2.2 165
19 JIH-HX80-65-125 25 5 62 φ80 φ65 2.8 1.1 85
20 JIH-HX80-65-160 25 8 59 φ80 φ65 2.8 1.5 97
21 JIH-HX80-50-200 25 12.5 55 φ80 φ50 2.8 2.2 115
22 JIH-HX80-50-250 25 20 53 φ80 φ50 2.8 4 185
23 JIH-HX100-80-125 50 5 65 φ100 φ80 3 1.5 110
24 JIH-HX100-80-160 50 8 61 φ100 φ80 3 2.2 140
25 JIH-HX100-65-200 50 12.5 57 φ100 φ65 3 4 260
26 JIH-HX100-65-250 50 20 54 φ100 φ65 3 7.5 330
27 JIH-HX125-80-160 80 8 68 φ125 φ80 3.2 4 280
28 JIH-HX125-100-200 100 12.5 65 φ125 φ100 3.5 7.5 330
29 JIH-HX125-100-250 100 20 70 φ125 φ100 3.5 11 360
30 JIH-HX125-100-315 100 32 67 φ125 φ100 3.5 18.5 430
31 JIH-HX125-100-400 100 50 64 Ф125 Ф100 3.8 37 520
32 JIH-HX150-125-250 200 20 74 φ150 φ125 3.8 22 460
33 JIH-HX150-125-315 200 32 69 φ150 φ125 4 45 580
34 JIH-HX150-125-400 200 50 66 φ150 φ125 4 75 760
35 JIH-HX200-150-250 400 20 76 φ200 φ150 4.2 55 590
36 JIH-HX200-150-315 400 32 73 φ200 φ150 4.5 75 820
37 JIH-HX200-150-400 400 50 70 φ200 φ150 4.5 110 1080
38 JIH-HX250-200-250 650 20 78 Ф200 Ф150 4.5 75 940
39 JIH-HX250-200-315 650 32 75 Ф200 Ф150 4.8 110 1160
40 JIH-HX250-200-400 650 50 72 Ф200 Ф150 5 132 1380
41 JIH-HX300-250-250 1000 20 79 Ф300 Ф250 5.5 110 1320
42 JIH-HX300-250-315 1000 32 77 Ф300 Ф250 6 160 1750
43 JIH-HX300-250-400 1000 50 74 Ф300 Ф250 6 250 2380

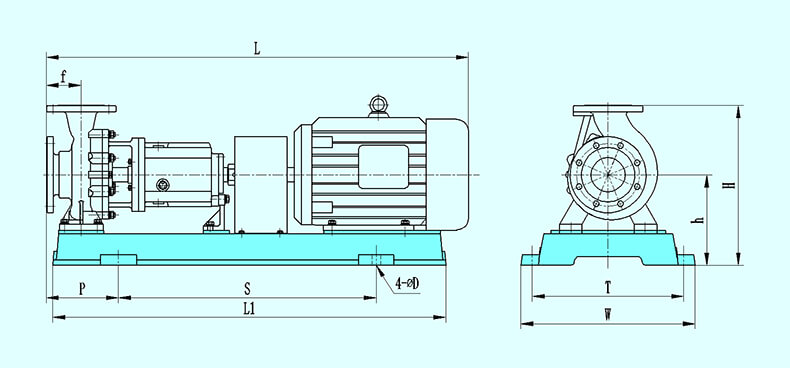

安裝尺寸 尺寸圖


序號 型號 外　型　安　裝　尺　寸 進口法蘭尺寸 出口法蘭尺寸
Model Outside and installing size Inlet flange size Exit flange size
L L1 S P f W T H h D c a b n-φd k g i n-φt
1 JIH-HX25-20-125 755 678 475 119 80 310 270 320 180 19 25 115 85 4-φ14 20 105 75 4-φ14
2 JIH-HX25-20-160 829 770 550 119 80 310 270 340 190 19 25 115 85 4-φ14 20 105 75 4-φ14
3 JIH-HX25-20-200 893 850 580 151 80 390 320 390 210 19 25 115 85 4-φ14 20 105 75 4-φ14
4 JIH-HX32-20-125 755 678 475 119 80 310 270 320 180 19 32 140 100 4-φ18 20 105 75 4-φ14
5 JIH-HX32-20-160 854 770 650 119 80 310 270 340 190 19 32 140 100 4-φ18 20 105 75 4-φ14
6 JIH-HX32-20-200 938 850 580 151 80 390 320 390 210 19 32 140 100 4-φ18 20 105 75 4-φ14
7 JIH-HX40-25-125 857 810 540 150 80 360 320 320 180 19 40 150 110 4-φ18 25 115 85 4-φ14
8 JIH-HX40-25-160 877 810 540 150 80 360 320 360 200 19 40 150 110 4-φ18 25 115 85 4-φ14
9 JIH-HX40-25-200 1033 925 650 165 80 435 385 440 260 25 40 150 110 4-φ18 25 115 85 4-φ14
10 JIH-HX50-32-125 881 810 540 150 80 360 320 320 180 19 50 165 125 4-φ18 32 140 100 4-φ18
11 JIH-HX50-32-160 980 890 600 160 80 385 335 392 232 25 50 165 125 4-φ18 32 140 100 4-φ18
12 JIH-HX50-32-200 1040 925 650 165 80 435 385 440 260 25 50 165 125 4-φ18 32 140 100 4-φ18
13 JIH-HX65-50-125 935 850 580 151 80 390 350 322 182 18 65 185 145 4-φ18 50 165 125 4-φ18
14 JIH-HX65-50-160 1040 925 650 165 80 435 385 392 232 25 65 185 145 4-φ18 50 165 125 4-φ18
15 JIH-HX65-40-200 1204 1128 740 193 100 500 435 440 260 25 65 185 145 4-φ18 40 150 110 4-φ18
16 JIH-HX80-65-125 1073 925 650 185 100 435 385 392 232 25 80 200 160 8-φ18 65 185 145 4-φ18
17 JIH-HX80-65-160 1220 1128 740 208 100 500 435 440 260 25 80 200 160 8-φ18 65 185 145 4-φ18
18 JIH-HX80-50-200 1206 1128 740 193 100 500 435 460 260 25 80 200 160 8-φ18 50 165 125 4-φ18
19 JIH-HX100-80-125 1230 1128 740 208 100 500 435 440 260 25 100 220 180 8-φ18 80 200 160 8-φ18
20 JIH-HX100-80-160 1212 1128 740 208 100 500 435 460 260 25 100 220 180 8-φ18 80 200 160 8-φ18
21 JIH-HX100-65-200 1470 1350 945 210 100 595 535 525 300 25 100 220 180 8-φ18 65 185 145 4-φ18
22 JIH-HX125-100-200 1705 1620 1060 300 125 670 600 690 410 28 125 250 210 8-φ18 100 220 180 8-φ18
江南泵閥化工泵廠家 JIH-HX不銹鋼耐腐蝕離心泵制造流程 江南JIH-HX不銹鋼耐腐蝕離心泵資質 JIH-HX不銹鋼耐腐蝕離心泵成功案例 JIH-HX不銹鋼耐腐蝕離心泵在線咨詢 JIH-HX不銹鋼耐腐蝕離心泵購買須知
